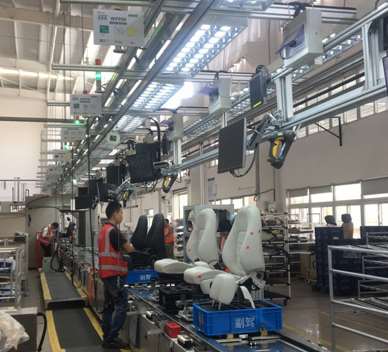

間斷式倍速鏈流水線包括傳動軸、鏈輪、倍速鏈、擋塊氣缸、機械擋塊機構、托架、產品，產品夾緊固定在托架上，鏈輪固定在傳動軸上，傳動軸由鏈輪帶動轉動鏈輪的旋轉，鏈輪的旋轉帶動倍速鏈的運行。
產品和載體的輸送方向是從左到右，在生產線的右端固定有一個擋塊氣缸，將載體輸送到線的右端，也有幾組固定在裝配線中間的機械阻擋機構，用來阻擋裝配線上的其余托架。
旋轉框架的重心向左偏，旋轉框架有逆時針旋轉的趨勢，使機械閉鎖機構自動復位，齒條并排排列，兩個旋轉齒條的內側通過左右兩個橫梁固定連接，增加機械閉鎖機構的剛度。
旋轉架的前后端設有橡膠輥A和橡膠輥B，板的側面設有限制旋轉架旋轉角度的限位銷，在固定板的底部和旋轉架之間還設置有增強機械閉鎖機構復位功能的彈簧。
